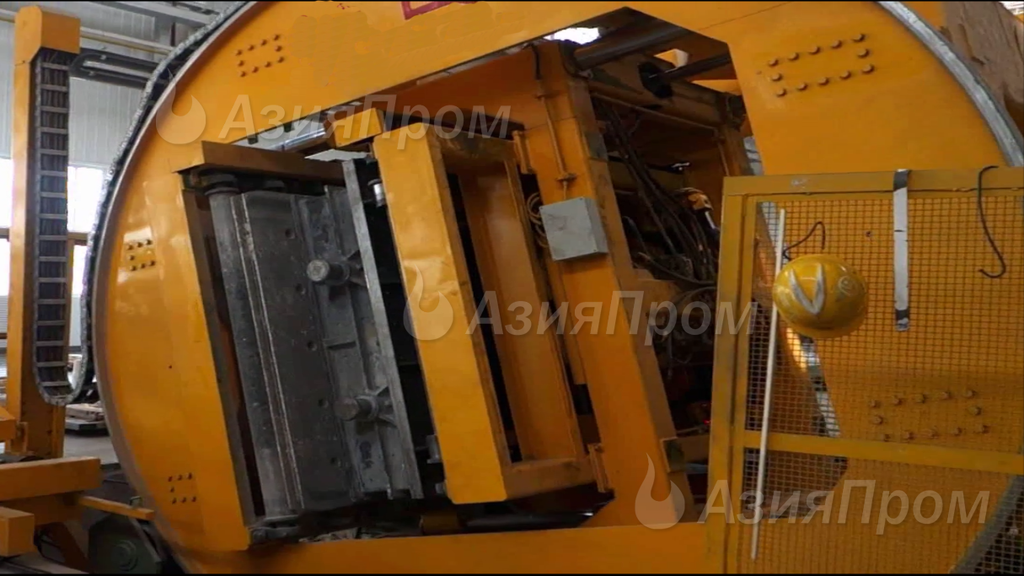

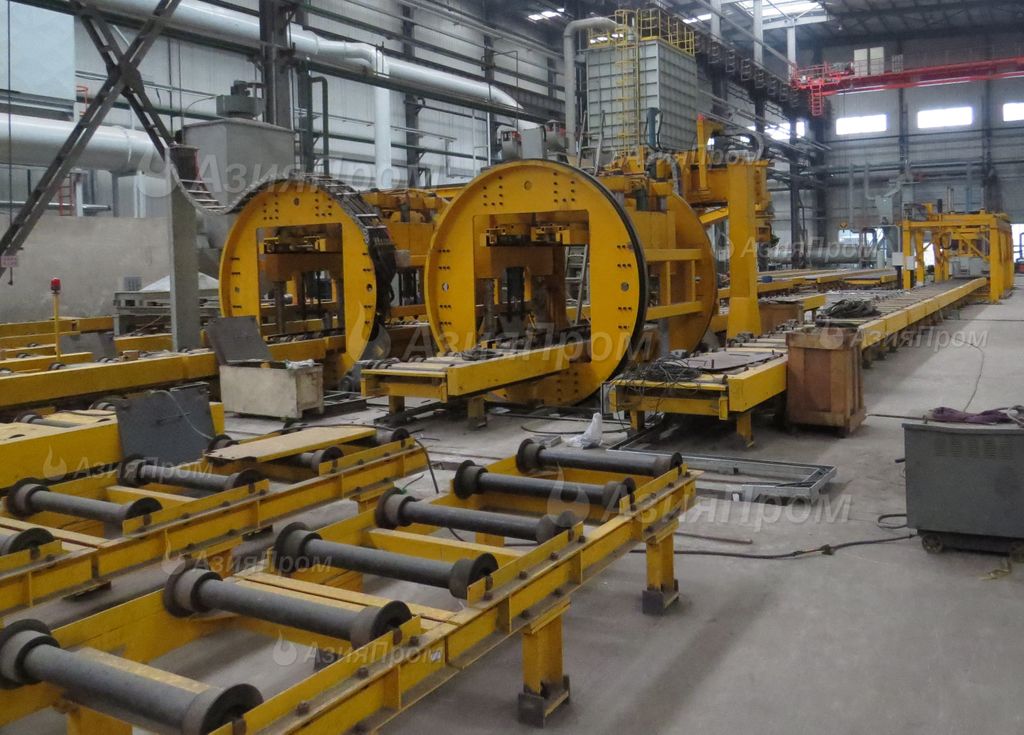

Кантователь используется в составе механизированных участков и автоматизированных линий ХТС для разделения модели и полуформы. После затвердевания смеси подмодельная плита входит в кантователь. Плита фиксируется снизу гидравлическими зажимами и сверху опускается каретка с рольганговым или ленточным транспортером. Перемещение каретки осуществляется гидравлическими цилиндрами, что обеспечивает равномерное движение с заданной скоростью. Когда каретка прижата, кантователь поворачивается на 180 градусов. При протяжке автоматически включаются вибраторы. Каретка опускается до нижнего положения и выводит полуформу из кантвателя на операцию окраски. Для безопочных форм каретка оснащается ленточным транспортером, для опочных – рольганговым. Установка имеет полностью гидравлический привод, управление узлами осуществляется за счет пропорциональных регулировочных клапанов. Скорость кантования, усилие зажатия, плавность запуска и остановки настраиваются в зависимости от производственных условий. Рама кантователя выполненна сварной. Для снятия напряжений все сварные конструкции проходят термообработку. Работа кантователя полностью автоматизирована, управляется PLC. Поставляется в комплекте с гидравлической станцией.


Модель

Производительность, полуформ/час

Нагрузка, тонн

Диаметр, мм

Мощность, кВт

Z7128

26

5

2750

21,6

Z7131

24

8

3100

22,3

Z7135

22

10

3500

23,1

Z7139

20

15

3900

24,5
