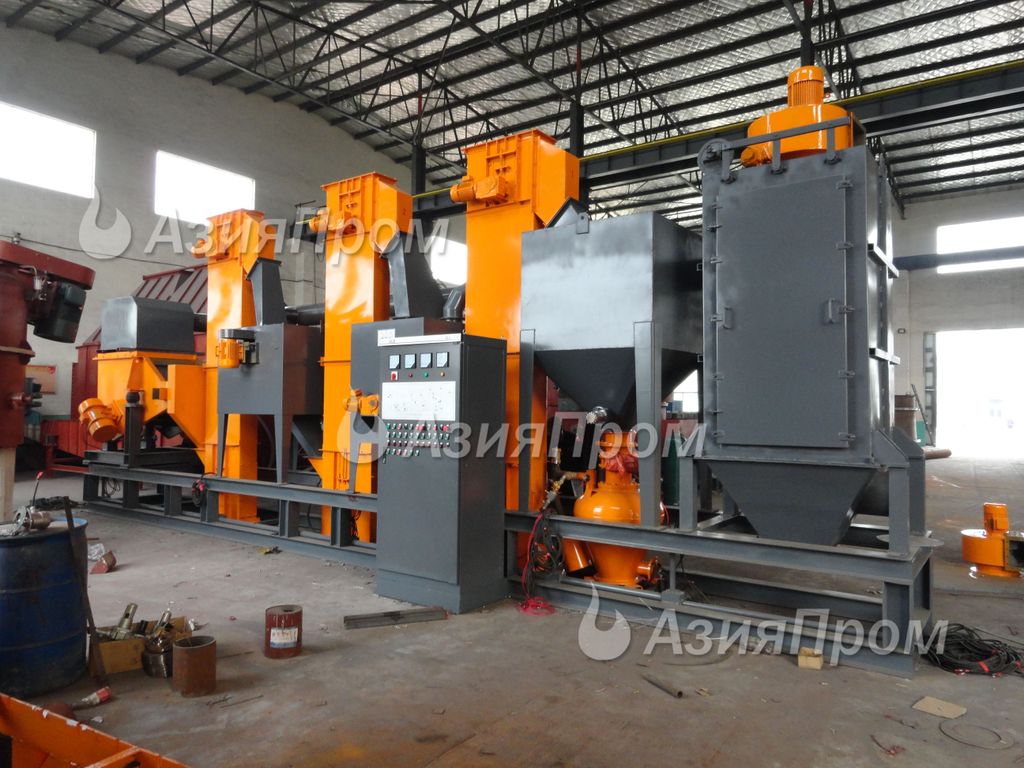

Комплекс механической регенерации отработанной смеси ХТС представляет собой комплект оборудования, компактно смонтированного на жесткой раме. Комплекс обеспечивает: разрушение форм; размельчение комьев смеси ХТС с предварительной оттиркой от пленки связующего; удаление металлических включений (магнитная сепарация); вторичную оттирку зерен песка от связующего; обеспыливание и охлаждение регенерата; транспортировку регенерата к участку формовки.

В состав комплекса механической регенерации ХТС входит: виброоттирочная машина; ковшевой элеватор - 3шт; центробежная оттирочная машина; воздушно-магнитный сепаратор; бункер регенерата; пневмотранспорт для регенерированной смеси; пылеуловитель; система контроля и управления на базе программируемого логического контроллера с индикаторной панелью

Основные характеристики комплекса механической регенерации ХТС: производительность до 6 тонн/час, общая мощность: 24 кВт, коэффициент возврата отработанного песка: до 90%

Внедрение комплекса механической регенерации ХТС в совокупности со смесителем непрерывного действия позволяет получать до 5 тонн в час песчано-смоляной смеси. При рациональном проектировании форм для соблюдения соотношения - смесь:металл (3:1) производительность участка на базе данного комплекса может достигать 300 тонн в месяц при односменном режиме работы.

Преимущества мобильного комплекса механической регенерации смеси ХТС: компактное размещение оборудования, позволяющее более рационально использовать производственные площади; отсутствие необходимости подготовки сложных фундаментов; высокая производительность, линию можно полностью передвигать с помощью крана, что позволяет не разбирать оборудование при изменении технологии или смене помещения.


Выбивная решетка с боковой выгрузкой

Размер полотна решетки, мм

1500х14001

Грузоподъемность, т

11

Ленточный питатель с магнитным барабаном2

Ширина термостойкой ленты, мм

500

Установленная мощность привода, кВт

3

Виброоттирочнаая машина

Производительность, т/ч

6

Установленная вибродвигателя, кВт

2х3

Установка ценробежной оттирки

Производительность, т/ч

6

Установленная мощность привода, кВт

4

Ковшевой элеватор

Установленная мощность привода, кВт

3х1,5

Производительность, т/ч

6

Магнитно-воздушный сепаратор

Установленная мощность привода, кВт

0,75

Производительность, т/ч

6

Пневмотранспорт

Расход сжатого воздуха, м3/мин

≤1,2

Производительность, т/ч

6

Пылеуловитель

Установленная мощность, кВт

7,9

Производительность, м3/час

4500

1 Размер полотна выбивной решетки и грузоподъемность можно увеличить в соответствии с пожеланиями заказчика

2 Ленточный питатель может быть заменен на металлический вибролоток с подвесным сепаратором в случае горячей выбивки.
