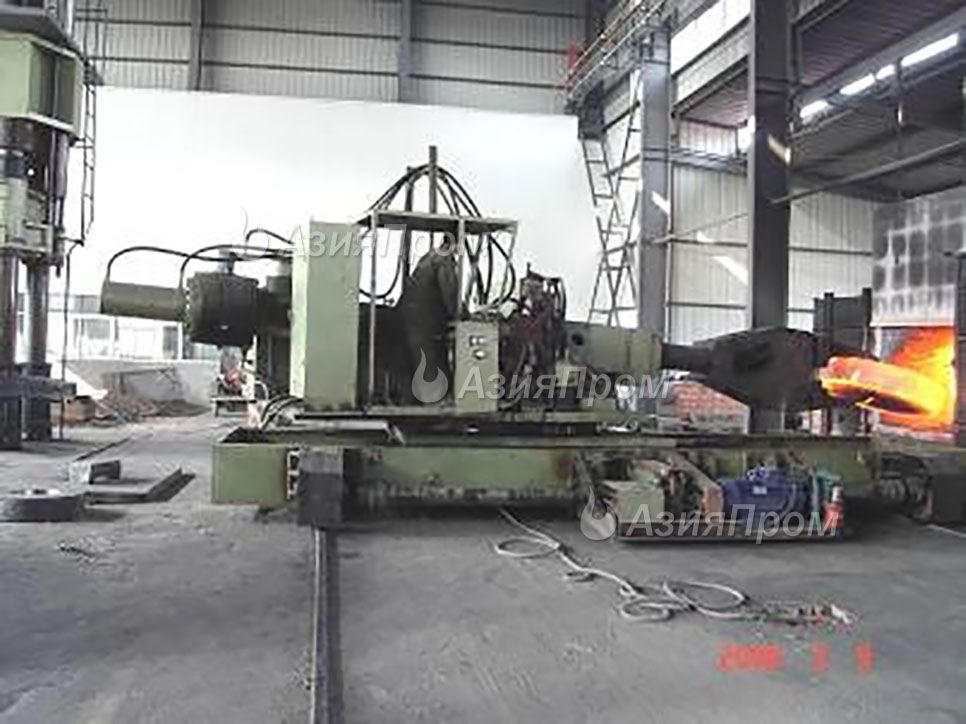

Погрузочно-разгрузочный манипулятор
Погрузочно-разгрузочный манипулятор серии Z для подачи заготовок и съёма кованых изделий бывает механический и гидравлико-механический. Подача и съем выполняется прижимом, захватом и подцепкой. Существуют следующие варианты движения: перемещение большой тележки，движение малой тележки，возвращение малой тележки，выдвижение щипцов，подъём и спуск щипцов, поворот головки щипцов. Гибкий стержень щипцов позволяет им двигаться, щипцы вращаются.
Особенности:
1. Эффективность процесса ковки и высокая производительность.
2. Низкие эксплуатационные расходы.
3. Скорость и высокая точностью.
4. Качества поковок, а также мощность производственной линии может быть значительно увеличенна.
Характеристики | Ед. изм. | ZHJ-0.6 | ZHJ-1 | ZHJ-2 | ZHJ-3 | ZHJ-4 | ZHJ-5 | ZHJ-8 | ZHJ-10 |
Номинальная вместимость | т | 0.6 | 1 | 2 | 3 | 4 | 5 | 8 | 10 |
Диапазон захвата | мм | 50-550 | 50-600 | 80-700 | 100-850 | 100-1000 | 100-1000 | 150-1500 | 150-1800 |
Высота зажимающей штанги | мм | 1500 | 1800 | 1800 | 210 | 2100 | 2100 | 2300 | 2300 |
Высота доставки | мм | 1500 | 1600 | 1600 | 1800 | 1800 | 1800 | 2000 | 2000 |
Скорость каретки манипулятора | м/мин | 25 | 25 | 25 | 25 | 20 | 20 | 20 | 15 |
Скорость манипулятора | м/мин | 50 | 50 | 50 | 50 | 50 | 40 | 30 | 20 |
Скорость вращения платформы | об/мин | 4 | 4 | 3 | 3 | 3 | 3 | 2 | 2 |
Рабочее давление | мПа | 8 | 8 | 8 | 10 | 10 | 12 | 10 | 12 |
Мощность | кВт | 11 | 15 | 22 | 29.7 | 33.5 | 46.5 | 89 | 130 |
Габаритные размеры (Д×Ш×В) | мм | 4500×2200 | 4800×2200 | 5800×2700 | 6700×2650 | 7500×3450 | 7500×3200 | 8000×4500 | 8600×4600 |
