Центробежная машина для литья с горизонтальной осью

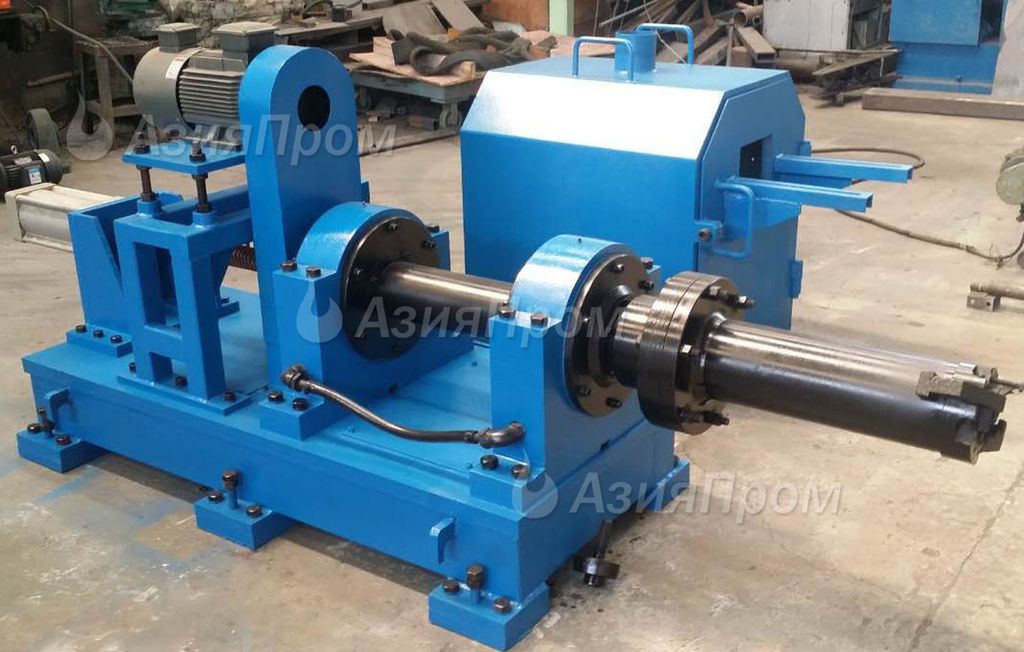

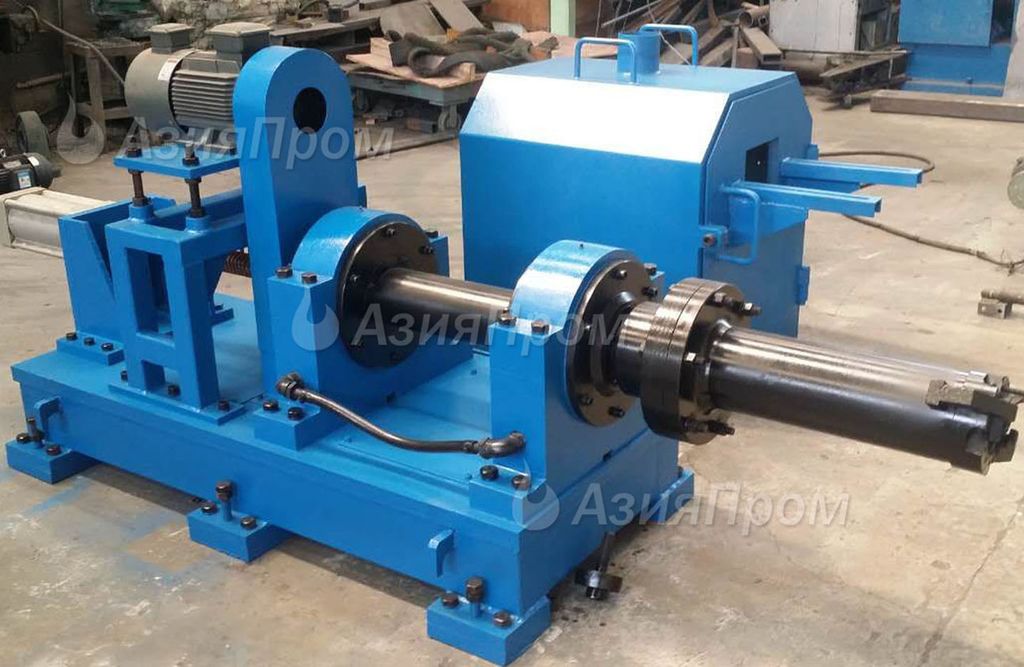

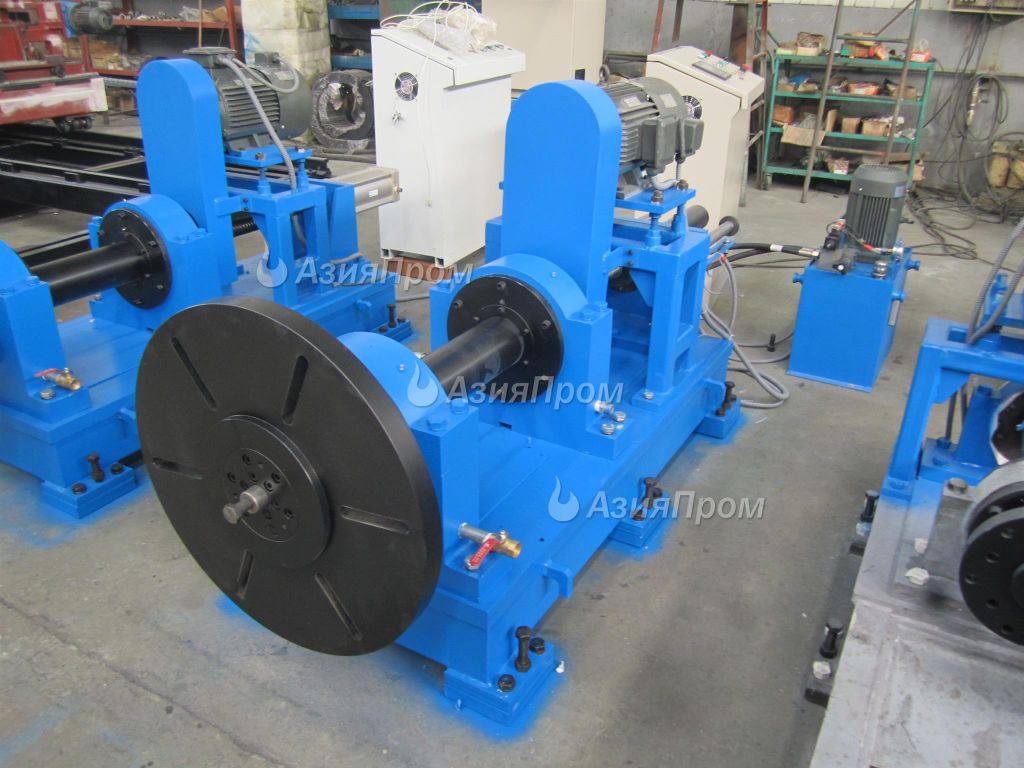

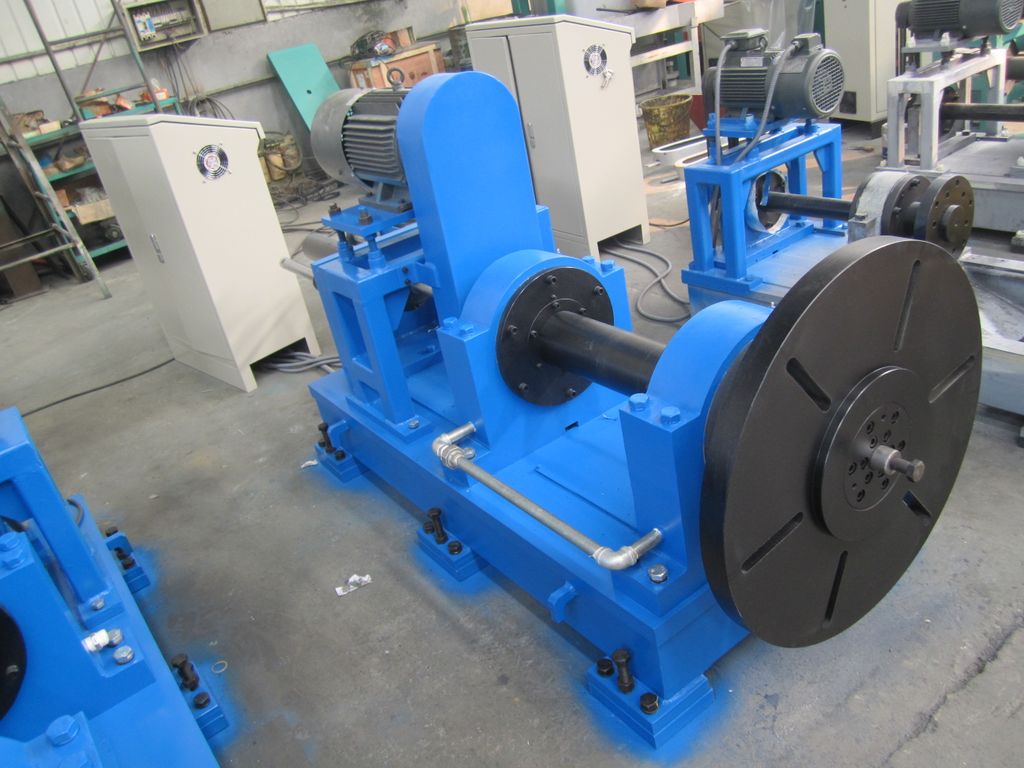

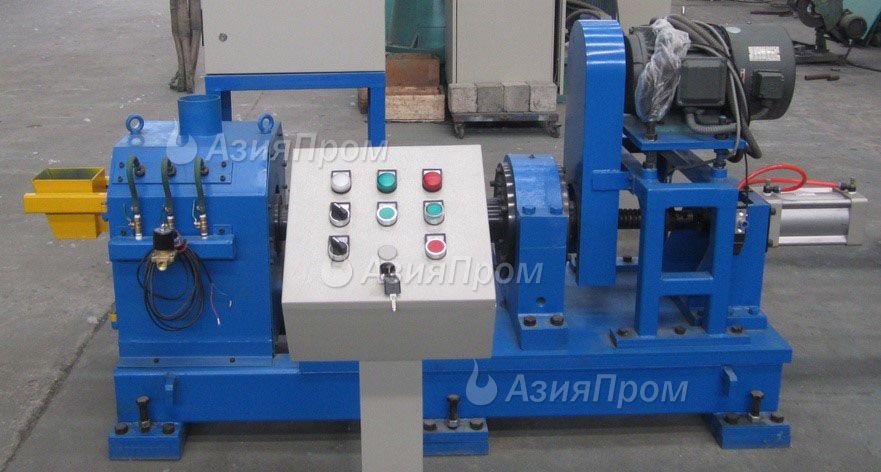

Машина состоит из жесткой рамы, привода, водоохлаждаемых подшипников, планшайбы, защитного кожуха, системы выталкивания отливки, системы охлаждения, заливочного желоба, системы управления с PLC и сенсорным дисплеем.

Оснастка (кокиль) крепится к планшайбе через Т-образный крепеж. Рабочая поверхность кокиля покрывается противопригарным покрытием, после чего подогревается до установленной температуры. После этого передняя крышка устанавливается на горловину кокиля и фиксируется зажимами. Защитный кожух закрывается и запускается вращение планшайбы и система охлаждения подшипников.

По установленному значению набора скорости вращения центробежная машина выходит на рабочую частоту при которой происходит заливка металла по заливочному желобу в рабочую область кокиля. Сразу после заливки оператор запускает автоматический процесс затвердевания и охлаждения. После заливки машина центробежного литья набирает более высокие обороты для вытеснения неметаллических включений и газа к центру. Далее запускается водяное охлаждение кокиля – из бассейна. Вода через фильтры нагнетается в орошающие гребенки, установленные под кожухом машины. По истечении установленного интервала времени водяное охлаждение отключается, а машина сбрасывает обороты до полной остановки. После остановки кожух машины открывается и происходит выталкивание отливки из кокиля с помощью гидроцилиндра, либо специального лебедочного механизма.

Все параметры указаны для справки.

Мы можем спроектировать установку исходя из ТЗ заказчика.
