Вакуумная опока

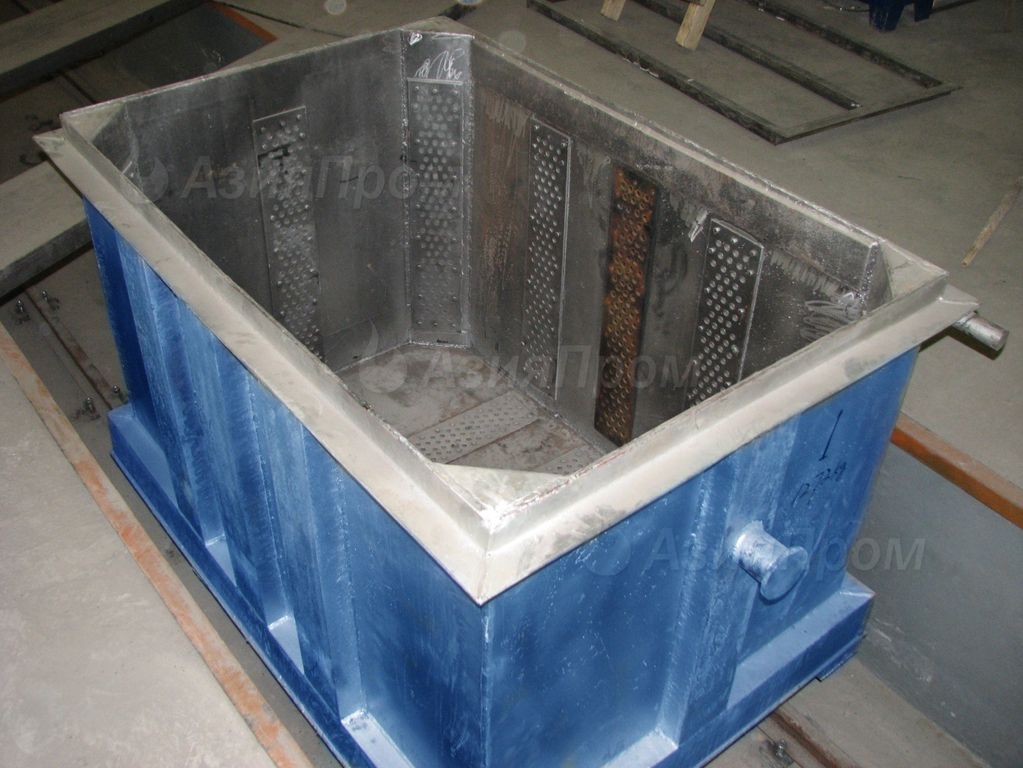

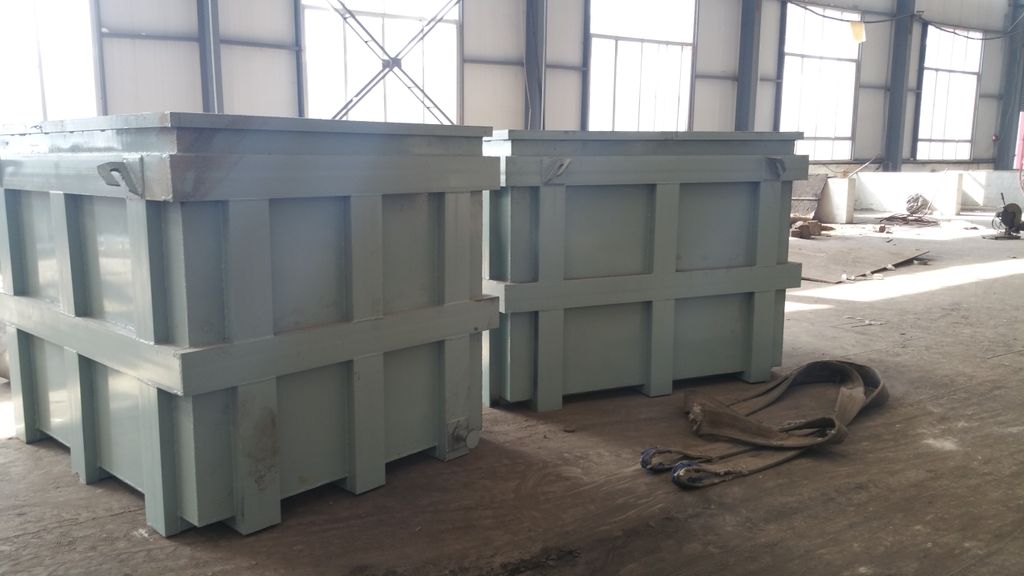

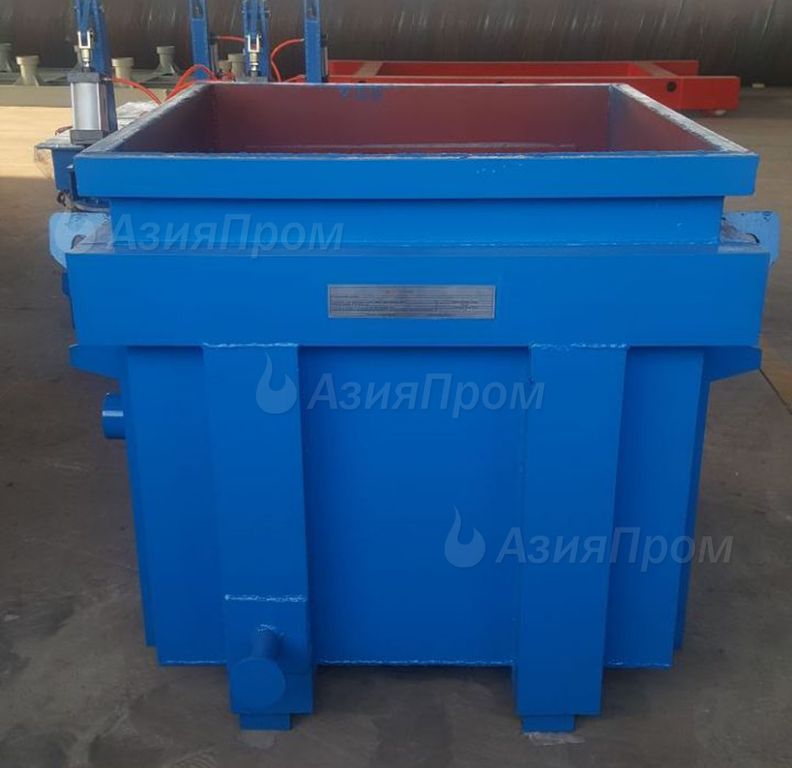

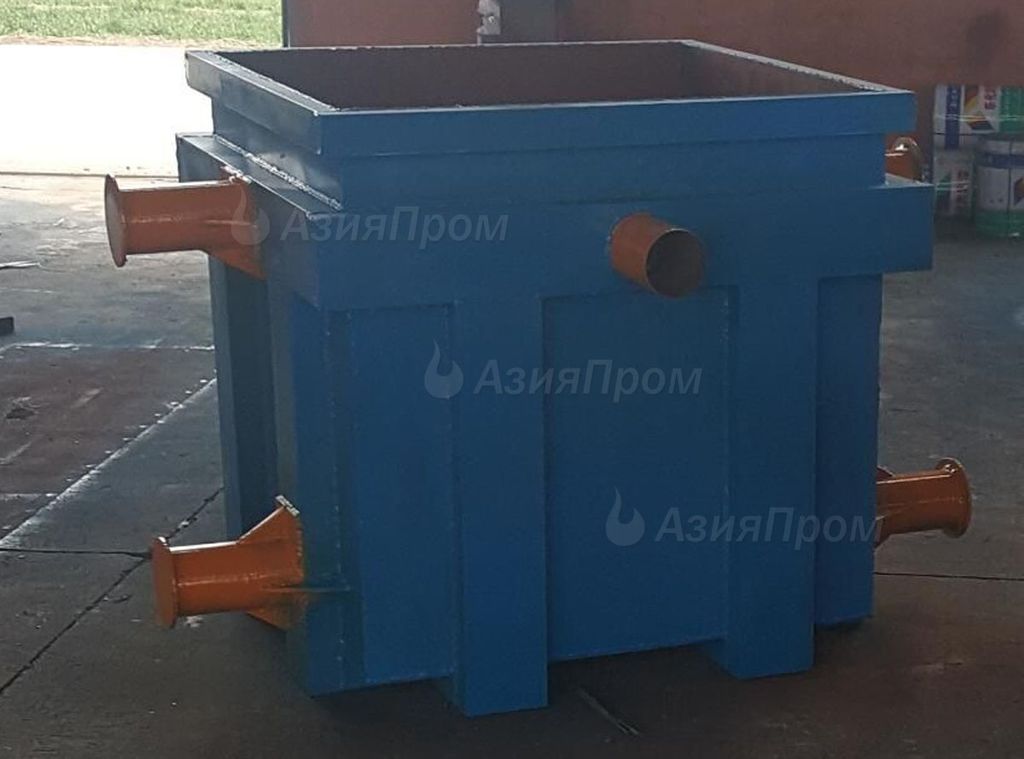

Вакуумные опоки представляют собой сварные короба, предназначенные для формовки пенополистирольных модельных блоков огнеупорным наполнителем. Боковые и нижняя стенки опоки имеют вакуум-проводы, изолированные от внутреннего пространства опоки нержавеющей металлической сеткой. Установка модельного блока в опоку производится вручную или при помощи робота-манипулятора, при этом расстояние от боковой стенки должно быть не менее 50мм, а от нижней стенки не менее 70 мм. После заполнения опоки песком производится уплотнение за счет вибрации. Далее опока накрывается сверху полиэтиленовой пленкой и засыпается слоем песка в 20-40 мм. Подключение опоки к вакуумной системе осуществляется через армированный резиновый рукав.

Размеры рабочего пространства опок определяются на начальной стадии проектирования и зависят от конфигурации модельного блока. Для перемещения опоки грузоподъемным механизмом предусмотрены специальные цапфы. Опока может комплектоваться колесными парами для передвижения по рельсам.
