Вакуумная система

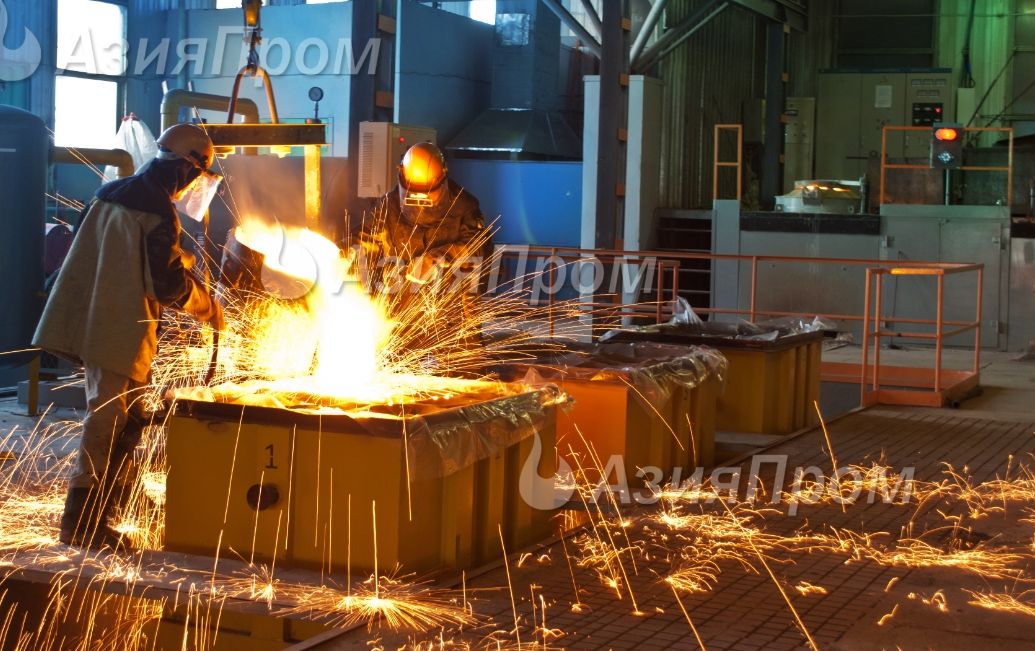

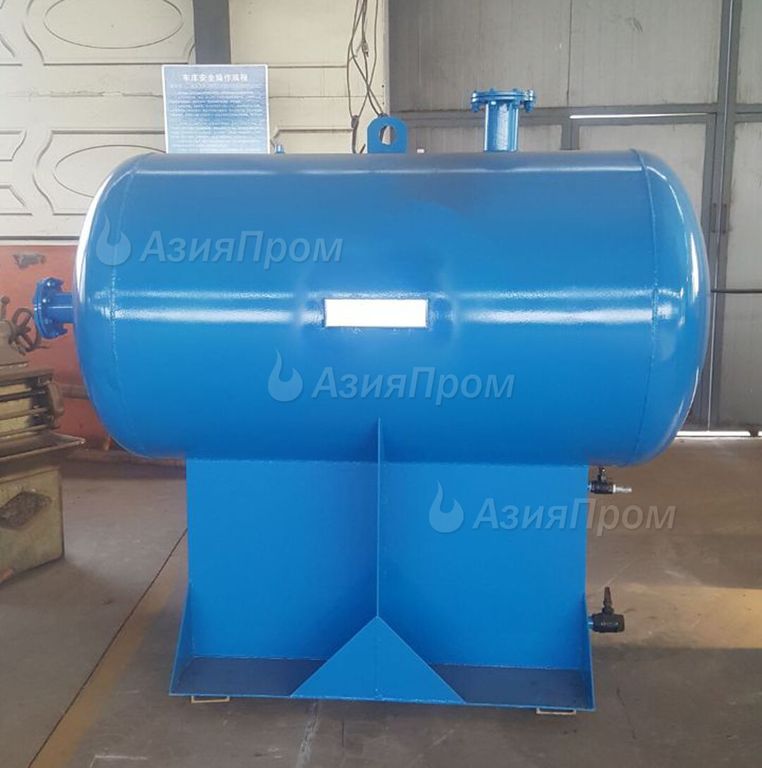

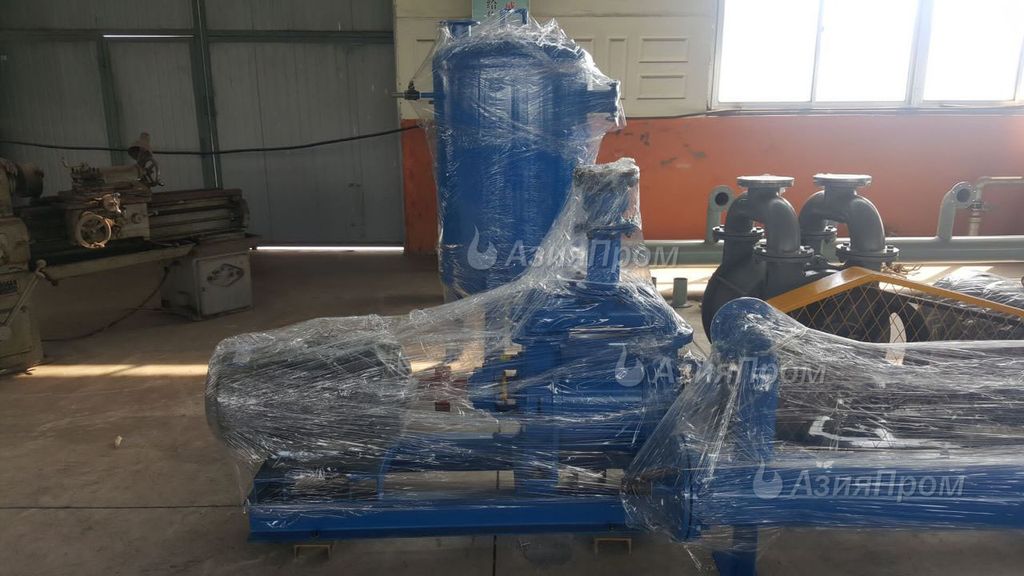

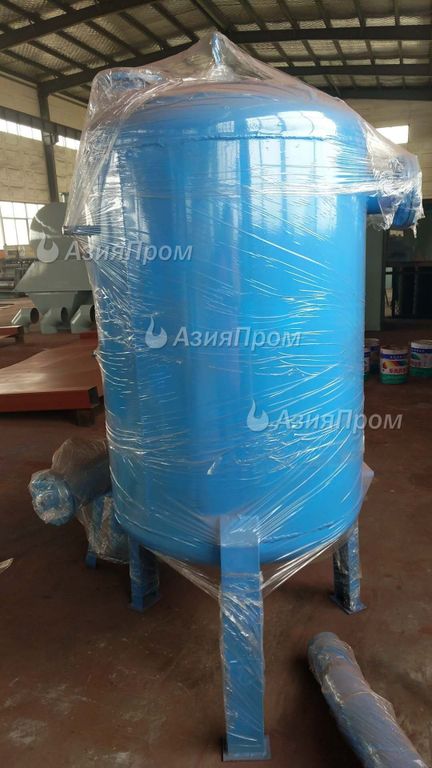

Вакуумная система предназначена для создания разряжения в заформованной вакуумной опоке перед заливкой металла. Система состоит из вакуумного водоциркуляционного насоса, мокрого пылеуловителя, ресивера, сепаратора, трубопроводов, обратных клапанов, гребенки, армированного резинового рукава, манометров и системы управления. Сердцем вакуумной системы является вакуумный насос. Вода в насос поступает из сепаратора и создает герметичную прослойку между импеллером и корпусом насоса. Обратно в сепаратор вода возвращается по верхнему трубопроводу в виде капель. Вакуумные опоки вручную подключаются к гребёнке системы через резиновый армированный рукав. Гребенка в стандартной комплектации имеет от 2 до 8 выводов, каждый из которых оснащается ручным регулировочным клапаном-бабочкой. При заливке металлом полистирольная модель сгорает, при этом газы отводятся вакуумной системой и проходят через пылеуловитель мокрого типа. В результате этого продукты деструкции полистирола осаживаются, и очищенный воздух поступает в насос. Предварительная очистка отходящих газов защищает импеллер насоса от зарастания, а также улучшает экологическую обстановку в цехе. Вакуумный ресивер, поставляемый в комплекте с вакуумной системой, играет роль аккумулятора отрицательного давления, за счет чего при выключенном насосе разряжение в опоке поддерживается в течении 1-5 мин, в зависимости от состояния полиэтиленовой пленки.
