Выбивная решетка

Выбивная решетка применяется для разрушения разовой песчаной формы с целью извлечения отливки. Решетка состоит из стационарной и подвижной части с вибродвигателями. Для предотвращения передачи ударной нагрузки фундаменту используются два ряда высокопрочных пружин. Форма может загружаться на рабочее полотно как работающей так и остановленной решетки. В соответствии с пожеланиями заказчика на рабочем полотне предусматриваются ячейки определенного размера. Под действием вибрации форма разрушается на куски смеси, которые в свою очередь разрушаются до кусков, меньших или равных размеру ячеек. Размер полотна решетки может быть выбран из стандартного ряда, либо изготовлен по индивидуальному заданию заказчика. Для крупных опок рекомендуется применять совмещение двух или 4 решеток в единый выбивной комплекс с получением большой рабочей поверхности и высокой грузоподъемности.

Описание

Конструкция выбивной решетки и принцип работы

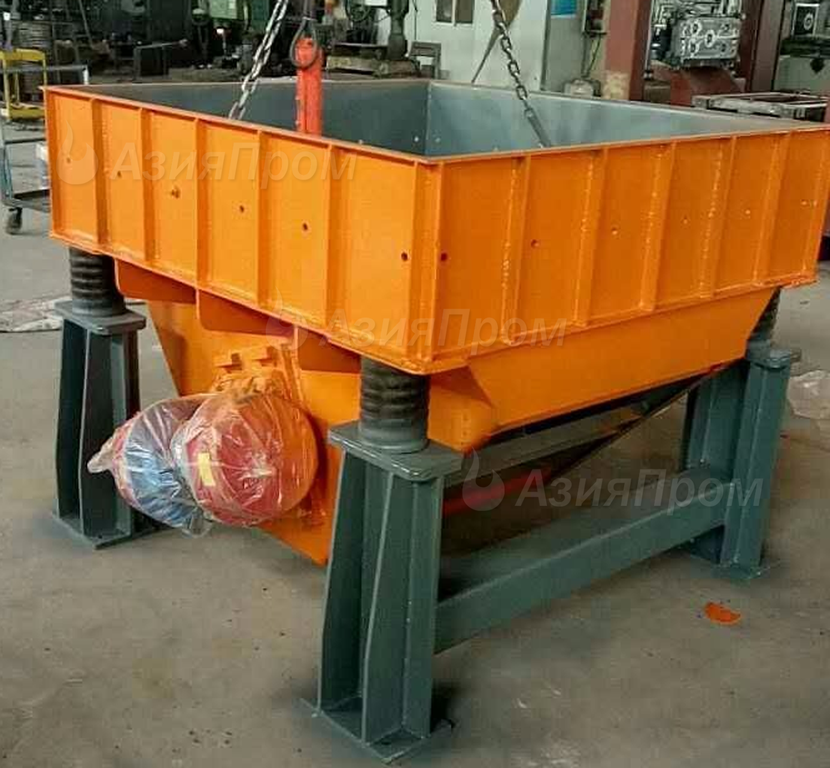

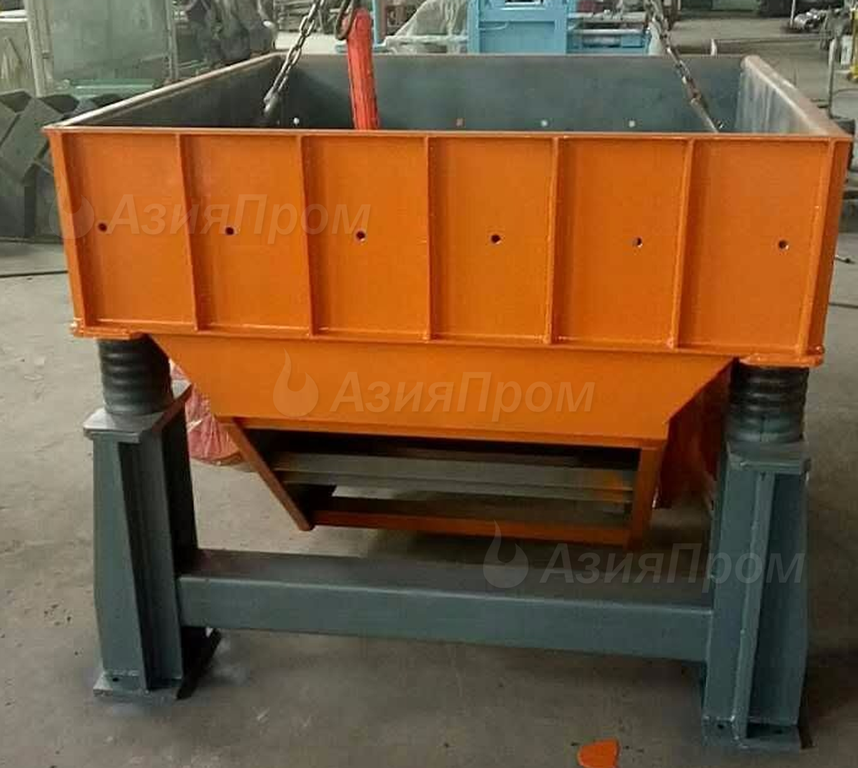

На выбивной решетке L12 имеется 8 пружинных амортизатора, 2 синхронно вращающихся вибродвигателя, расположенных на двух симметричных сторонах подвижной части.

Вибродвигатели передают вибрацию рабочему полотну, на котором свободно установлена песчаная форма. Во время встряхивания происходить разрушение формы. Комья смеси, проходя сквозь полотно измельчаются и проходя сквозь окно выгрузки попадают на вибротранспортер или ленточный транспортер.

Модель	Размер полотна, мм	Размер ячейки, мм	Размер разгрузочного окна, мм	Усилие выбивки, кН	Мощность вибродвигателей, кВт	Частота вибродвигателей, об/мин	Вес решетки, кг
L121	1500х1400	40х50	900х1100	2 х 20	2 х 1,5	970	2800
L122	1800х1600	40х50	1000х1300	2 х 31,5	2 х 2,4	970	3300
L123	2000х1900	50х60	1300х1500	2 х 49	2 х 3,2	970	3800
L124	2700х1900	60х60	1800х1500	2 х 78,4	2 х 5,5	970	5200
L126	2700х1900	60х60	1800х1600	2 х 98	2 х 6,3	970	5900
L128	3050х1950	60х70	1800х1600	2 х 100	2 х 7,5	970	6300
L1210	2900х1900	70х70	1900х1600	2 х 117,6	2 х 10	970	9500
L1212	3050х1900	70х70	2130х1400	2 х 137,2	2 х 12	970	11000
L1215	3200х2300	70х80	2000х1900	2 х 196	2 х 16	970	14000

Выбивные решетки для форм из песчано-смоляных смесей могут поставляться двух типов:

Провальные;

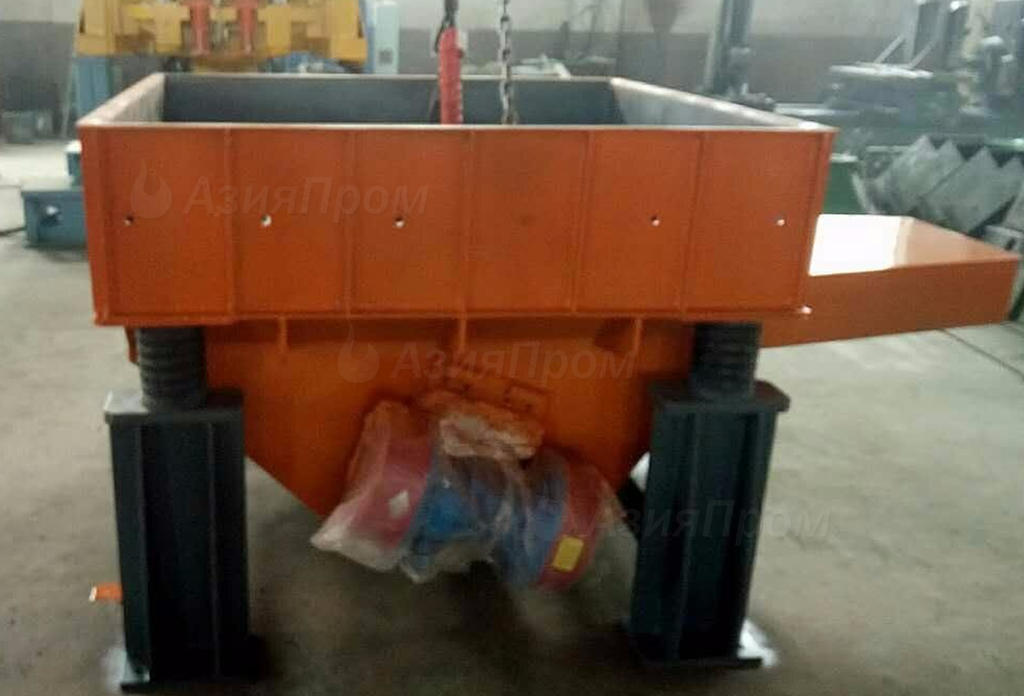

С боковой выгрузкой.

Решетки с боковой выгрузкой не требуют организации сложных фундаментов и могут быть установлены на отметке ±0,00

Условия эксплуатации

Выбивная решетка L12 соответствует климатическому исполнению УХЛ категории 4 по ГОСТ 15150-69.

1	Температура окружающей среды 0 ~ +40оС:
2	Относительная влажность не более 90 %
3	Высота над уровнем моря не выше 1000м
4	Окружающая среда - невзрывоопасная, не содержащая агрессивных газов и паров.
5	Концентраций токопроводящей и абразивной пыли не должны превышать указанных в ГОСТ 12.1.005-88
6	Колебание напряжения 3х фазной сети: ±5%.
