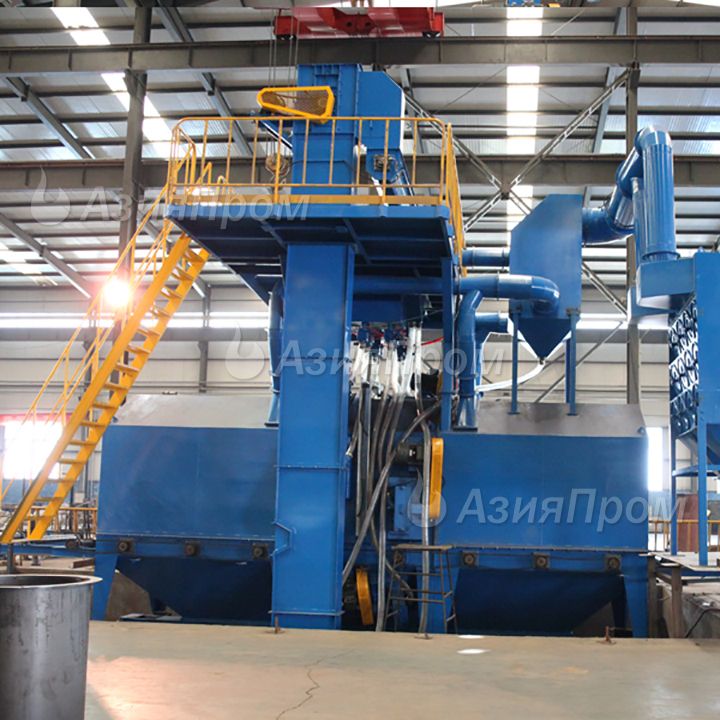

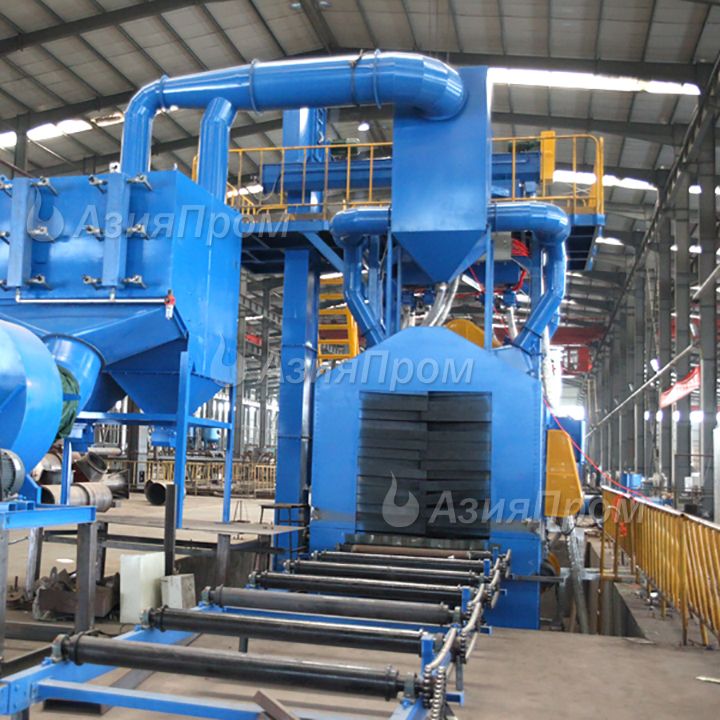

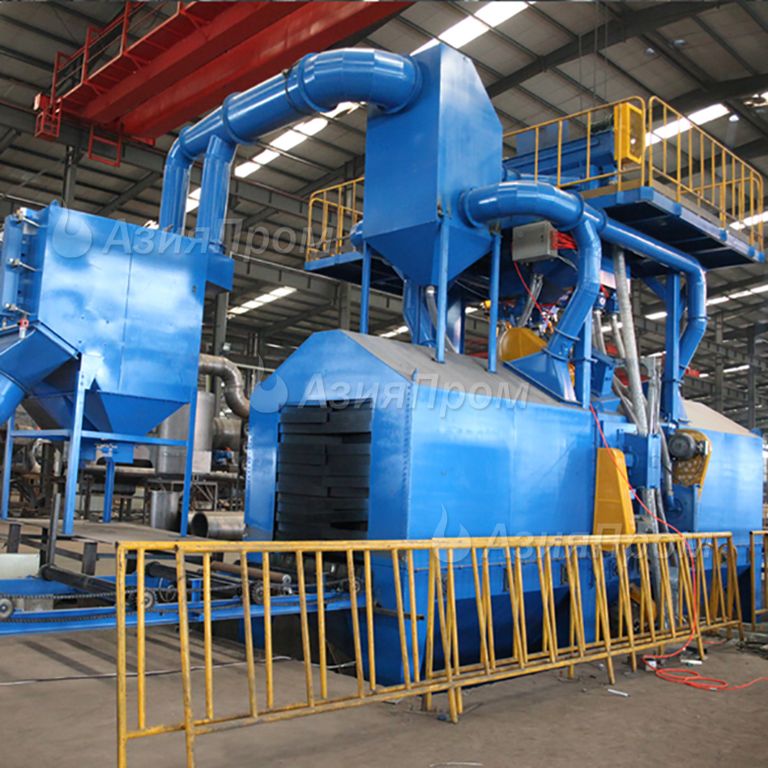

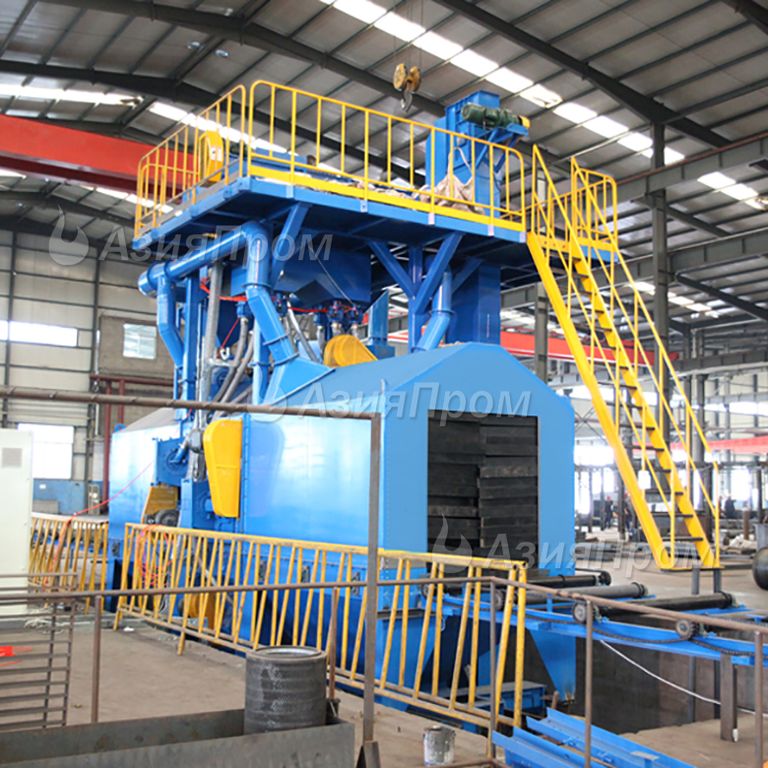

Дробеметные установки с рольгангом
Дробеметная установка с рольгангом используется для очистки стальных листов, двутавровых балок от окалины, ржавчины и др. Установки широко применяются в автомобилестроении, производстве локомотивов, судостроении, очистке металлических мостовых конструкций и строительного оборудования.
Дробеметная установка с рольгангом от ООО "Азия Пром" имеет высокую степень автоматизации - загрузка и разгрузка обрабатываемых изделий осуществляется автоматически.
Дробемтная установка состоит из:
1. Камеры дробеструйной очистки
2. Дробеметного узла
3. Циркуляционной системы очистки абразива
4. Системы очистки и системы рольгангов
5. Системы пылеудаления
6. Электрической системы управления
7. Пневматической системы управления
Дробеметная установка с рольгангом состоит из следуюих частей:
1. Камера дробеструйной очистки
Камера дробеструйной очистки и вспомогательные камеры используют сварную конструкцию из профилированной и толстолистовой стали. Внутренняя обшивка камер - плиты из высокохромистой стали, закрепленные с помощью защитных гаек. Вспомогательные камеры оснащены смотровыми люками.
2. Дробеметный узел
На боковых стенах камеры дробеструйной очистки установлено 6 дробеметных узлов. Положение и угол установки дробеметных узлов рассчитаны с помощью трехмерного динамического моделирования. Это позволило минимизировать мертвую зону и обеспечить лучшую очистку поверхности изделий.
3. Циркуляционная система очистки абразива
Циркуляционная система очистки абразива включает винтовой конвейер, ковшевой элеватор, пневмоклапан, пескоотделитель, желоб подачи абразива и др. элементы.
4. Система очистки
После дробеструйной очистки на поверхности стальных изделий остается некоторое количество абразива. Система очистки удаляет остаточный абразив с помощью щеток и воздуходувок.
5. Система рольгангов
Дробеметная установка с рольгангом использует для транспортировки стальных плит и двутавровых балок роликовый конвейер. Система рольгангов состоит из рольганга подачи, рольганга двух вспомогательных камер, рольганга камер дробеструйной очистки, рольганга выгрузки.

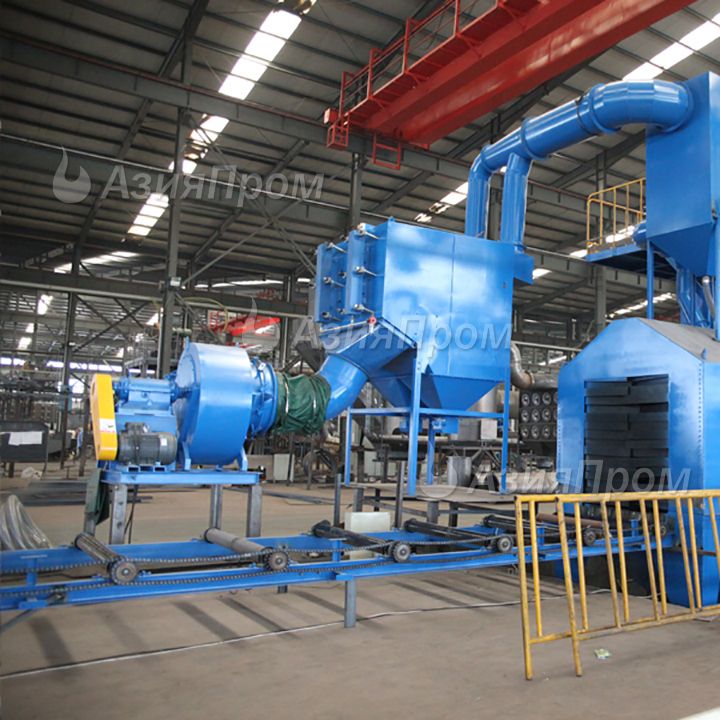

6. Система пылеудаления
Дробеметное оборудование использует двухступенчатую систему пылеудаления, включающую пылеуловитель, воздуходувку, отстойник, трубопровод и другие элементы
7. Электрическая система управления
Дробеметная установка с рольгангом использует программируемый логический контроллер и преобразователь частоты Siemens, электрические устройства CHINT. Для перехода с ручного режима управления на автоматический используется специальный переключатель. Функции блокировки, автоблокировки и другие защитные функции гарантируют безопасную и надежную эксплуатацию оборудования для очистки поверхности металлов.
8. Пневматическая система управления
Пневматическая система управления включает элементы управления пневматическим источником и пневматические исполнительные элементы.
Таблица моделей:
Наименование | Единица измерения | QH 698 | QH 6912 | QH 6915 | QH 6918 |
Ширина очистки | мм | 800 | 1200 | 1500 | 1800 |
Размер загрузочного отверстия камеры | мм | 1000*1500 | 1400*1700 | 1700*1700 | 2000*1800 |
Длина обрабатываемых изделий | мм | 1200 - 12000 | 1200 - 13000 | 1500 - 13000 | 2000 - 13000 |
Размер обрабатываемого изделия | мм | 800*1200 | 1200*1500 | 1500*1500 | 1800*1600 |
Скорость рольганга (плавная регулировка) | м/мин | 0,5 - 4 | 0,5 - 4 | 0,5 - 4 | 0,5 - 4 |
Расход абразива | кг/мин | 8*125 | 8*180 | 8*180 | 8*250 |
Начальная масса абразива | кг | 4000 | 5000 | 5000 | 6000 |
Потребление воздуха | м3/ч | 20000 | 22000 | 25000 | 25000 |
Полная мощность (без системы пылеудаления) | кВт | 90 | 130 | 180 | 180 |
Дробеметная установка с рольгангом может быть разработана и изготовлена по техническим требованиям заказчика.
Мы подберем нужную модель оборудования. Просто заполните опросный лист и отправьте нам по почте info@asia-prom.ru.
