Кокильная машина

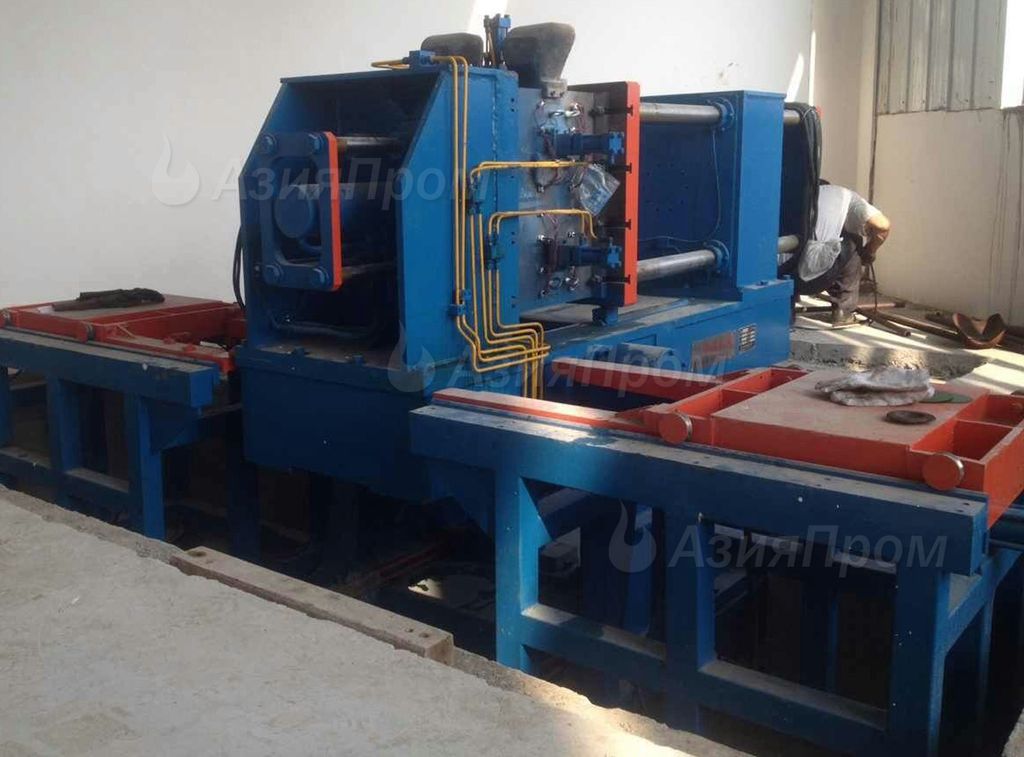

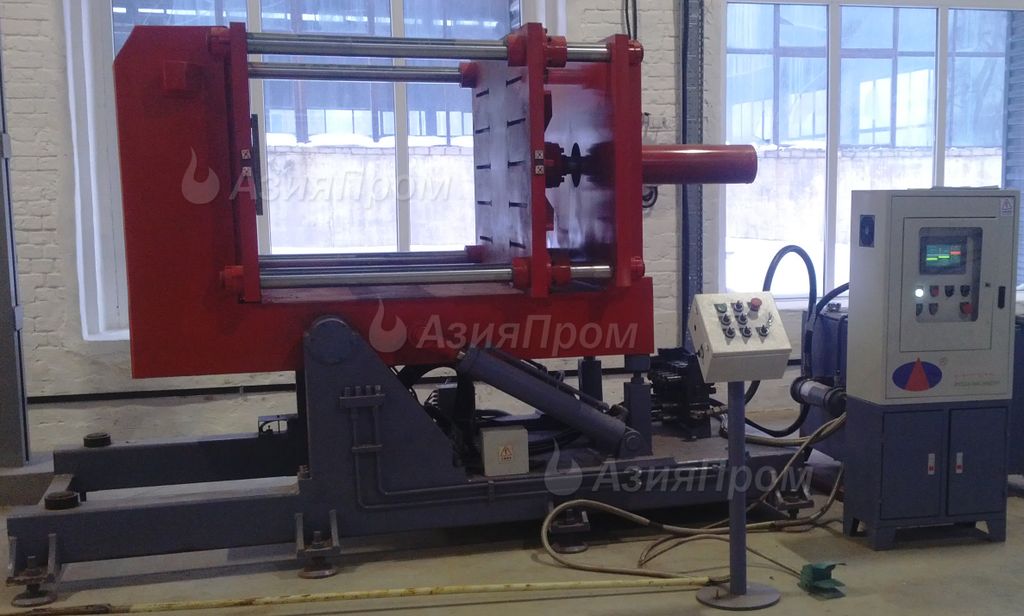

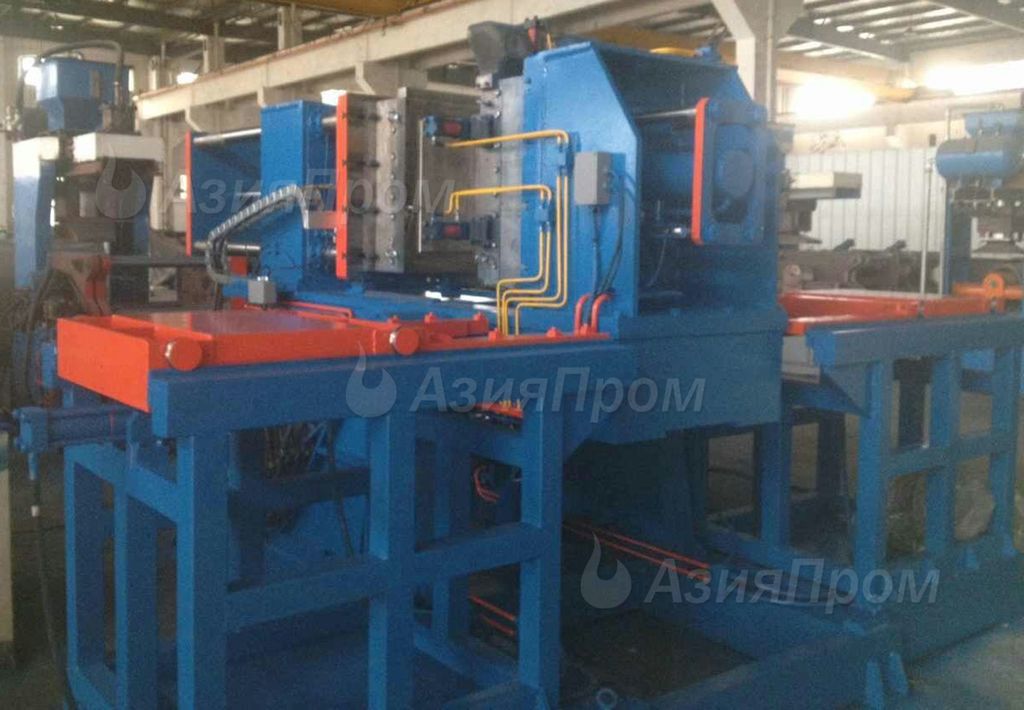

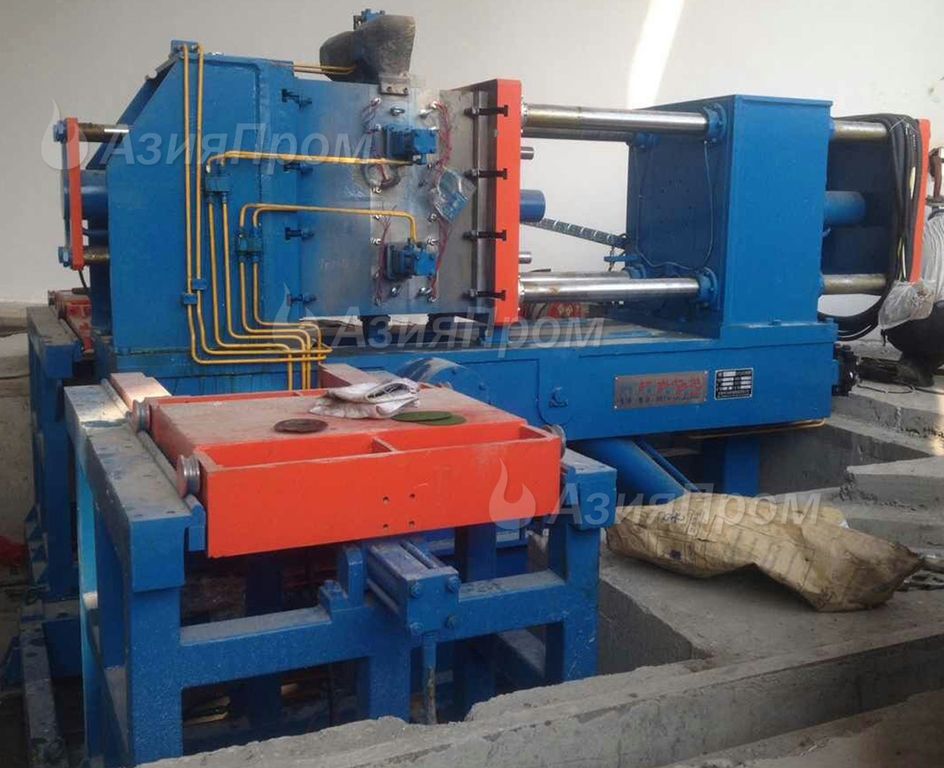

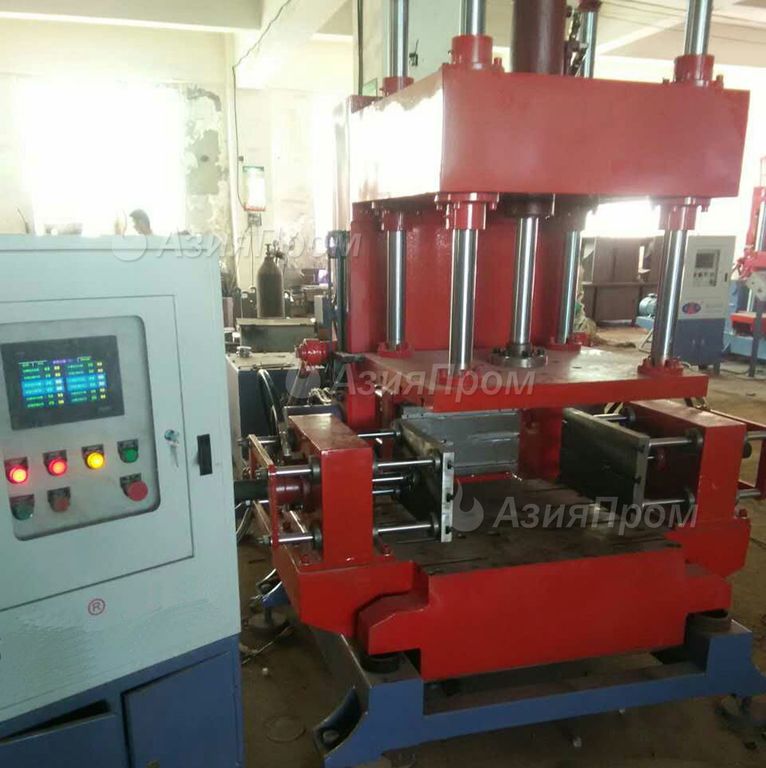

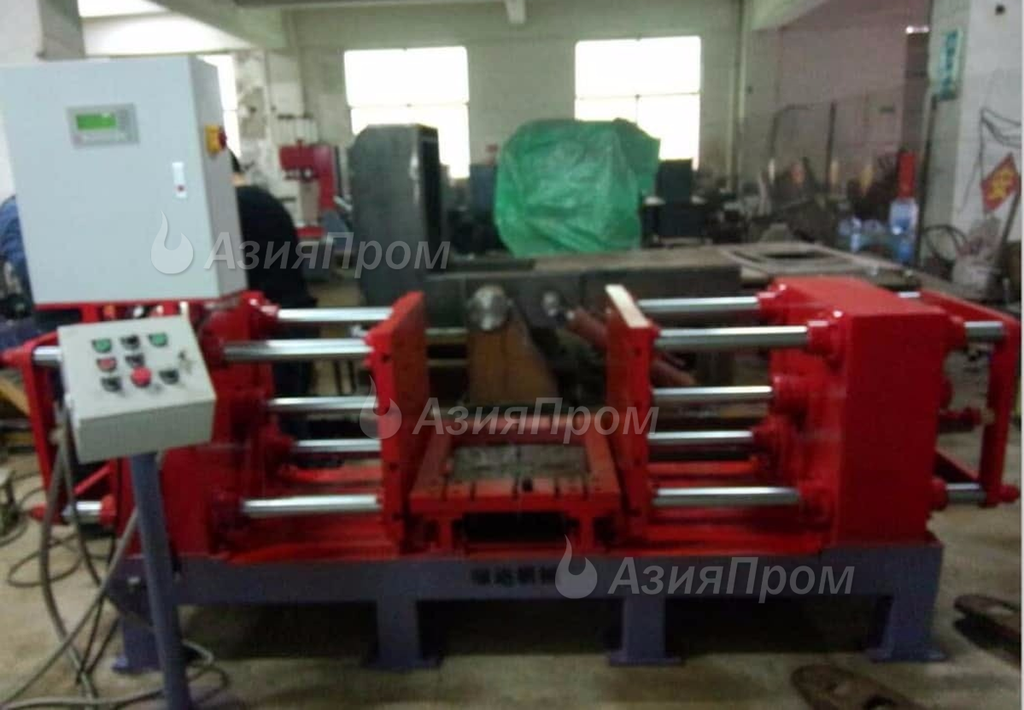

Наклоняемая машина для литья в кокиль предназначена для изготовления отливок из черных и цветных сплавов. Кокильная машина состоит из стационарной и подвижной части, гидроцилиндров наклона, систем нагрева и охлаждения кокиля, системы управления на базе PLC (Omron). На поворотной части машины установлены стационарные и подвижные плиты для крепления кокиля. В зависимости от сложности кокиля машины оснащаются боковыми, нижними или верхними подвижными плитами для подрыва стержней или для сложного разъема установленного кокиля. Подвижные плиты имеют привод от гидроцилиндров. Для равномерности хода и точности сборки кокиля каждая плита оснащается направляющими колоннами. Кроме этого для подрыва отливки предусмотрены гидравлические и стационарные выталкиватели.

Описание

Цикл машины для литья в кокиль начинается с исходного положения 90º когда кокиль раскрыт. По команде контроллера запускается подогрев кокиля до установленной температуры, на рабочие поверхности наносится противопригарное покрытие, которое моментально высыхает, после этого в кокиль проставляются песчаные стержни и кокиль закрывается в установленной последовательности. Порция металла из раздаточной печи выливается в приемный ковш машины, подвижная часть машины наклоняется на установленный угол. Из приемного ковша происходит самозаполнение металлом рабочего объема кокиля. После заливки возможна подача охлаждающей воды в рубашку. Далее машина возвращается в исходное положение, кокиль разбирается и отливка выталкивается.

Опционально кокильная машина может быть оснащена манипулятором для окраски кокиля, а также манипулятором для извлечения готовой отливки.

Все параметры указаны для справки.

Мы можем спроектировать установку исходя из ТЗ заказчика.

Параметры	J430	J650	J750	J850	J1060	J1380
Размеры основных плит машины, мм	400х300	600х500	700х500	800х500	1000х600	1300х800
Минимальное расстояние между плитами, мм	300	300	495	495	500	600
Максимальное расстояние между плитами, мм	600	650	1000	1000	1000	1200
Усилие закрытия кокиля, кН	25	90	90	90	120	120
Усилие открытия кокиля, кН	20	65	65	65	100	100
Усилие гидроцилиндра наклона, кН	15	90	90	90	120	160
Угол наклона машины при заполнении, º	0~90	0~90	0~90	0~90	0~90	0~90
Рабочее давление гидравлики, МПа	5	12	12	12	12	12
Мощность гидростанции, кВт	3,75	7,5	7,5	11	15	22
Мощность нагрева кокиля, кВт	30	40	40	40	60	60
