Индукционная плавильная печь

Модель

Емкость, тонн

Мощность, кВт

Напряжение питания

Скорость плавки, тонн/час

стали до 1650º С

чугуна до 1450º С

GW 0.1-100-1

0,10

100

3 фазы, 380В, 50 Гц

0,11

0,12

GW 0.1-160-1

160

0,18

0,20

GW 0.15-100-1

0,15

100

0,10

0,11

GW 0.15-160-1

160

0,20

0,22

GW 0.25-160-1

0,25

160

0,19

0,21

GW 0.25-250-1

250

0,37

0,41

GW 0.5-250-1

0,5

250

0,31

0,33

GW 0.5-350-1

350

0,54

0,60

GW 0.5-500-1

500

0,84

0,89

GW 1-500-0,5

1

500

0,76

0,79

GW 1-750-0,5

750

1,27

1,31

GW 1,5-1000-0,5

1,5

1000

1,58

1,65

GW 2-1500-0,5

2

1500

2,28

2,85

GW 3-2500-0,5

3

2500

660В, 50 Гц

4,35

4,90

GW 5-3000-0,5

5

3000

5,13

5,82

GW 8-4000-0,3

8

4000

0,3

750 В, 50Гц

7,04

7,90

GW 10-6000-0,2

10

6000

10,70

12,20

GW 15-8000-0,2

15

8000

0,2

950 В, 50Гц

13,65

15,51

GW 20-12000-0,2

20

12000

1120 В, 50 Гц

22,00

25,00

№

Оборудование


Описание

1

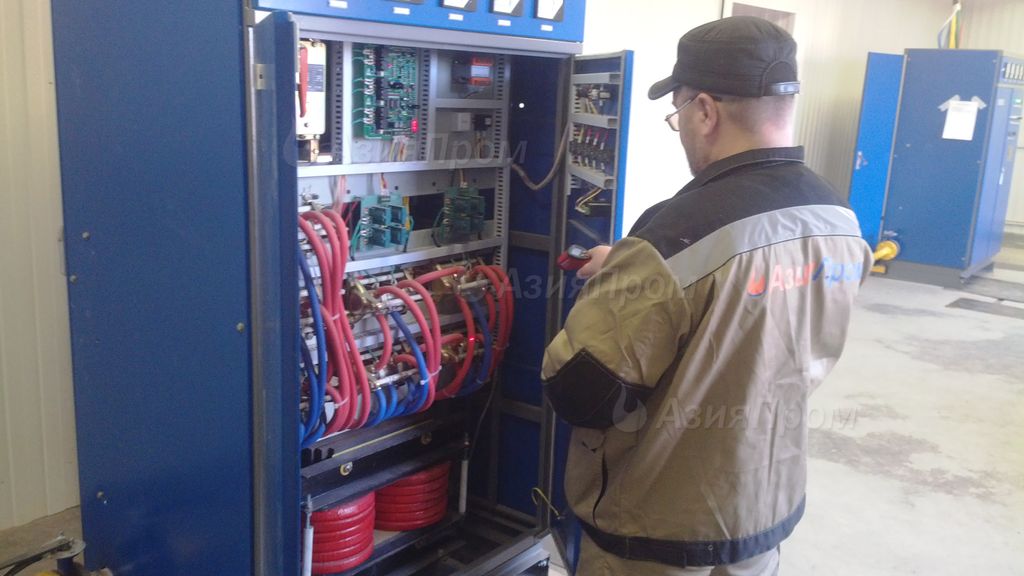

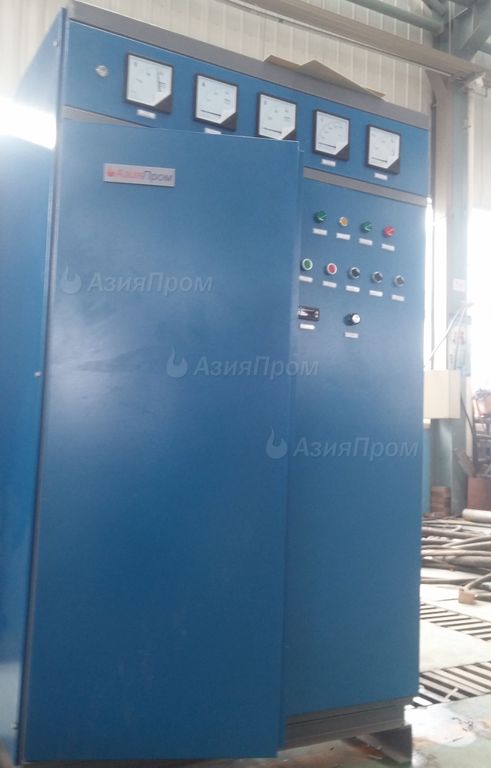

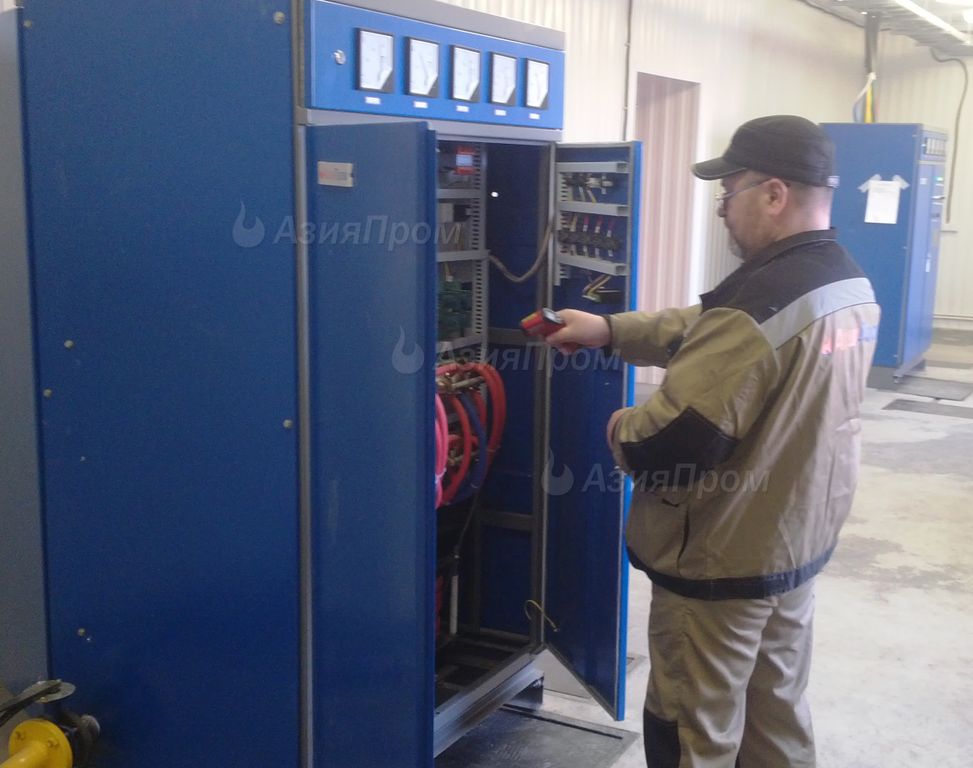

Тиристорный преобразователь частоты - 1 шт.

ТПЧ специально разработан для питания электрическим током средней частоты установок индукционного нагрева и плавки металла. ТПЧ имеет однофазный выход и предназначен для работы на нагрузке, состоящей из индуктора и конденсаторной батареи, предназначенной для компенсации реактивной мощности индуктора. Система управления выполнена на одной микропроцессорной плате управления, которая включает в себя все защиты (защита от тока, перенапряжения, давления воды и т.д.)

Для контроля использован интегрированный контур и цифровые технологии, в результате чего преобразователь имеет хорошие пусковые свойства, т.е. может одинаково успешно запускаться как при отсутствии загрузки, так и при полной загрузке.

2

Плавильный узел

на гидравлике или

на редукторе

1 или 2 шт.

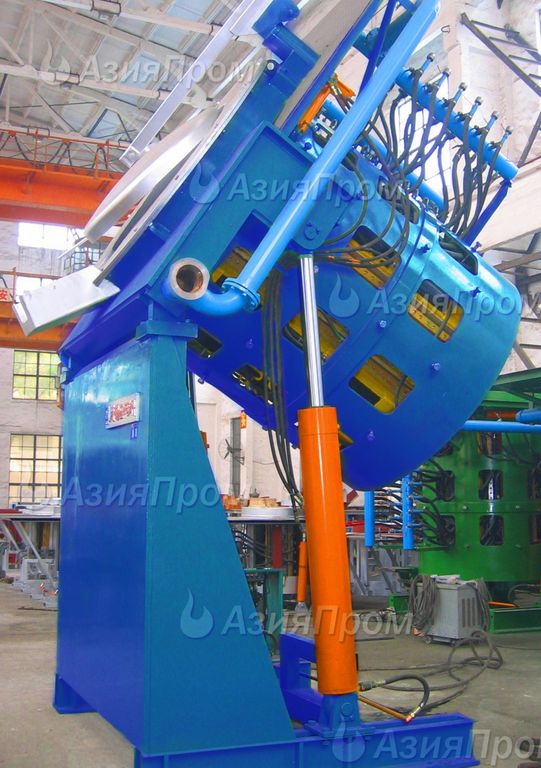

Плавильный узел на гидравлике включает в себя многосекционный водоохлаждаемый бетонированный индуктор, пакеты магнитопровода, стальной корпус, коллектор водоохлаждения, верхние и нижние пакеты асбоцементных плит, набивного огнеупорного тигля.

Наклон верхней поворотной части плавильного узла осуществляется двумя гидроцилиндрами, питаемыми от маслонапорной станции

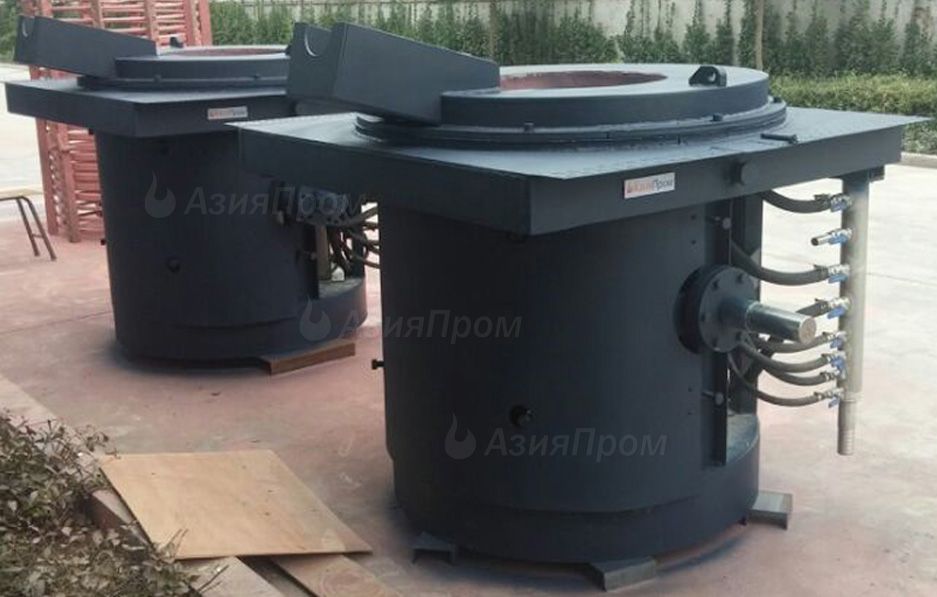

Плавильный узел на редукторе выполнен без использования магнитопровода и включает в себя водоохлаждаемый индуктор, жестко закрепленный внутри алюминиевого корпуса, между верхним асбестовым кольцом и подовой плитой.

Корпус электропечи выполнен из алюминиевого (опционально - стального) сплава и состоит из двух симметричных частей, соединенных между собой через электрическую изоляцию, во избежание создания короткозамкнутого электрического контура. Привод поворота плавильного узла электропечи для слива металла – электромеханический и представляет собой понижающий редуктор, приводимый в действие асинхронным электродвигателем.

3

Конденсаторная батарея - 1 шт.

Предназначена для компенсации реактивной мощности.

Состоит из набора водоохлаждаемых среднечастотных электротермических конденсаторов большой емкости с металлической оболочкой системы RFM, опорной стальной конструкции и медных соединительных шин. Количество конденсаторов, устанавливаемых в батарею зависит от мощности преобразователя и типа электропечи.

4

Тигель -

1 или 2 шт.

Плавильный узел имеет набивной тигель, в который сверху осуществляется загрузка шихты. Тигель может выполняться из кислых, основных, нейтральных, а также современных композиционных набивных масс.

5

Кабеля водяного охлаждения -

1 комплект

Предназначены для соединения конденсаторной батареи с индуктором печи. Обеспечивает подачу и слив охлаждающей воды с индуктора печи. Состоит: Медный гибкий провода находящегося в водонапорном рукаве

6

Гидравлическая станция / редуктор

1 шт.

Маслостанция

Наклон верхней поворотной части плавильного узла осуществляется либо двумя гидроцилиндрами, питаемыми от маслонапорной станции, либо через

Редуктор

Редуктор наклона оснащен маховиком ручного наклона плавильного на случай аварийного отключения электроэнергии

7

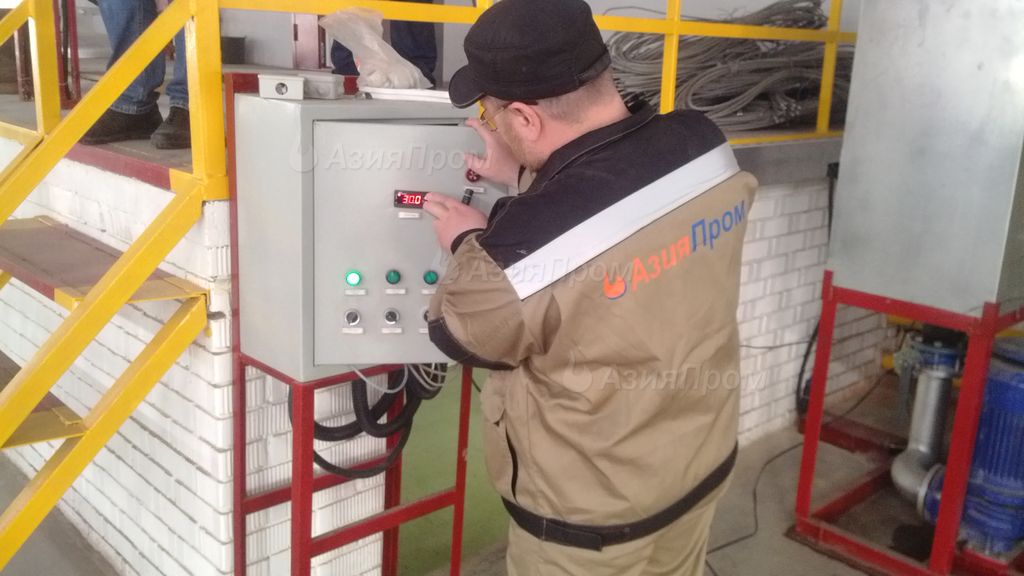

Пульт управления -

1 шт.

Предназначен для управления подъемом и опусканием плавильной печи. Располагается сбоку у плавильной печи на линии сливного носа печи.

Максимальный угол наклона плавильного узла - 95º.

8

Техническая документация -

1 шт.

Техническая документация на русском языке в соответствии с ГОСТ РФ:

- технический паспорт,

- руководство по эксплуатации,

- схемы фундаментов,

- принципиальные электрические схемы

Опции и вспомогательное оборудование

1

Предназначена для водоохлаждения электропечи.

Автоматическая система;

Охлаждение в замкнутом контуре;

Экономичный расход электроэнергии;

Простота в монтаже;

Простота в эксплуатации.

2

Пульт дистанционного управления

Система сигнализации проедания футеровки

Межпостовой переключатель

5

Система управления процессом плавки PLC

Контроль и автоматическое управление всех функций, относящихся к процессу плавки; протоколирование рабочих данных.

6

Вибротрамбовщик

Используются при футеровки печи для набивки огнеупорной массы
